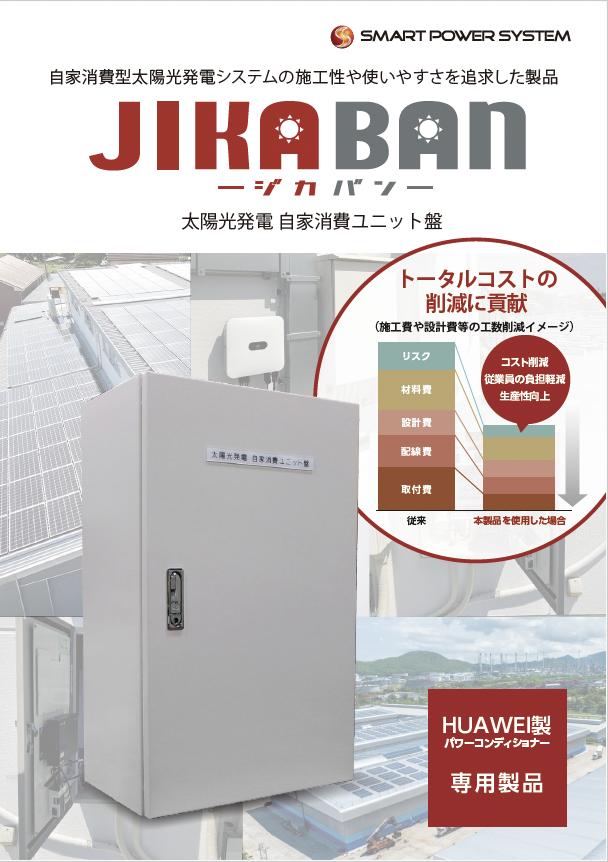

太陽光発電自家消費ユニット盤(ジカバン)

自家消費型太陽光発電システムの施工性や使いやすさを追求した製品です。

ジカバンイメージ ジカバンイメージ

スマートパッケージで工数削減。
OVGR・RPR・マルチメータ等のユニット化により、
自家消費型システムの導入をサポートします。

地球温暖化による異常気象の発生と原油価格高騰などの影響で日本でも電気料金が値上がり、脱炭素に向けた再エネ電源普及の加速もあって、近年では太陽光発電需要が急激に高まっています。

こういった背景から、事務所や工場、施設などへの太陽光発電設備設置により発電した電気を自ら使用する「自家消費型太陽光発電システム」の導入が急速に拡大しています。

自家消費型太陽光発電システムの導入にあたり、高圧変電設備への改造工事を伴うケースは少なくありません。技術的にも難易度が高く、スキル・知識・経験が求められるため、掛かる労力やコスト負担も軽視できません。私たちスマートパワーシステムはこうした課題を少しでも解決するために本製品を開発しました。

トータルコストの削減に貢献

メリット1

作業工数が大幅に
削減できます
サービスイメージ
各機器の取付にともなう設置や加工の作業工数
保護継電器、マルチメータ、SmartLogger等、取付場所の確保と設置、加工に大幅な時間を要します。
配線作業と確認作業の手間
複数にわたる信号線の配線接続作業が必要なため、経験やスキルによっては大幅な時間を要します。
停電時間内の作業遅延リスク
限られた停電時間内に配線以外の取付穴空け加工等までの作業を終わらせる必要があります。

メリット2

配線・設定のミスを
軽減します
サービスイメージ
知識と経験が求められる複雑な配線作業
複雑で異なる複数の信号線を、停電時間内に間違えることなく配線接続するには、豊富な経験と知識が求められます。
配線ミスからの動作不良トラブル
複数にわたる信号線の配線接続作業が必要なため、経験やスキルによっては大幅な時間を要します。
誤配線ミスによる機器故障への懸念
適切な配線がされていなかったことで、各機器に不適切な電気が流れてしまい、故障してしまうリスクがあります。

メリット3

設計の知識やノウハウを
省略できます
サービスイメージ
案件ごとに機器の選定が必要
機器の互換性や仕様により、部品選定の知識が求められます。
現場環境や状況にあわせて部品やケーブルの拾い出しが都度必要
ケーブルの拾い出しが都度必要。
施工に必要なケーブルの長さや、細かな部品の拾い出しにも知識や経験が求められます。

各部名称と特徴

左にスクロールしてご覧ください

ジカバン内部

システム構成

左にスクロールしてご覧ください

ジカバン内部

仕様

左にスクロールしてご覧ください。

項 目 仕 様
型 番 SC4H-K1 SC4H-C1
機 能
  • マルチメータによる電力計測
  • 保護継電器からの接点信号出力
  • スマートロガーからPCSへの接点信号出力
  • 電力量計からSmart Loggerへの通信接続
主な内蔵製品 OVGR・RPR K2ZC-K2RV-NPC(オムロン) OVGR・RPR CRV1-A01S1(三菱電機)
マルチメータ 三菱電機 型番:ME110SSR-MB/データ収集装置 Smart Logger 3000A
対応PCS HUAWEI製品(SmartLogger3000A対応製品による)
信号接点数 PCS用ドライ接点数 4 + ブレーカトリップ用接点数 4
動作電源・消費電力 単相AC100V50/60Hz ・100W
環境条件 設置場所 屋外/設置標高 2,000m以下/使用可能温度 -10℃ ~ +40℃/動作湿度範囲 30%~80%RH(ただし結露なきこと)
保護等級 IP54
外形寸法 縦800mm横500mm奥行300mm(突起部を含まず)
重 量 約45kg

※出荷時には負荷追従機能は設定しておりません。必ずお客様側で設定を行ってください。

本体セット品

SC4H-K1-SP(オムロン製OVGR・RPR+ZPD)

ジカバン

自家消費盤
本体(SC4H-K1)

プラス
ZPD_VOC-1MS2-3M

ZPD(VOC-1MS2-3M)

※他、本体同梱品(試験用端子プラグ、交換用ヒューズ)

SC4H-C1-SP(三菱電機製OVGR・RPR+ZPD)

ジカバン

自家消費盤
本体(SC4H-C1)

プラス
ZPD_MPD-3

ZPD(MPD-3)

※他、本体同梱品(試験用端子プラグ、交換用ヒューズ)

オプション品

交換用ヒューズ(FG-30-250V-1A)

SmartLogger延長用通信アンテナ(ANTSP-02)

SmartLogger延長用通信アンテナ(ANTSP-02)

交換用ヒューズ(FG-30-250V-1A)

外形寸法

表面 側面 裏面
