無停電電源装置(UPS)
無停電電源装置とは、予期せぬ停電や、電源の入力異常が発生した際に、電源を供給する負荷機器に対し、
一定時間電力を供給し続けることで、機器やデータを保護することを目的とした装置です。
昨今の災害を背景に家庭そして企業においても不意の停電時に様々な機器の中断防止への関心が高まっています。
標準ラインナップ

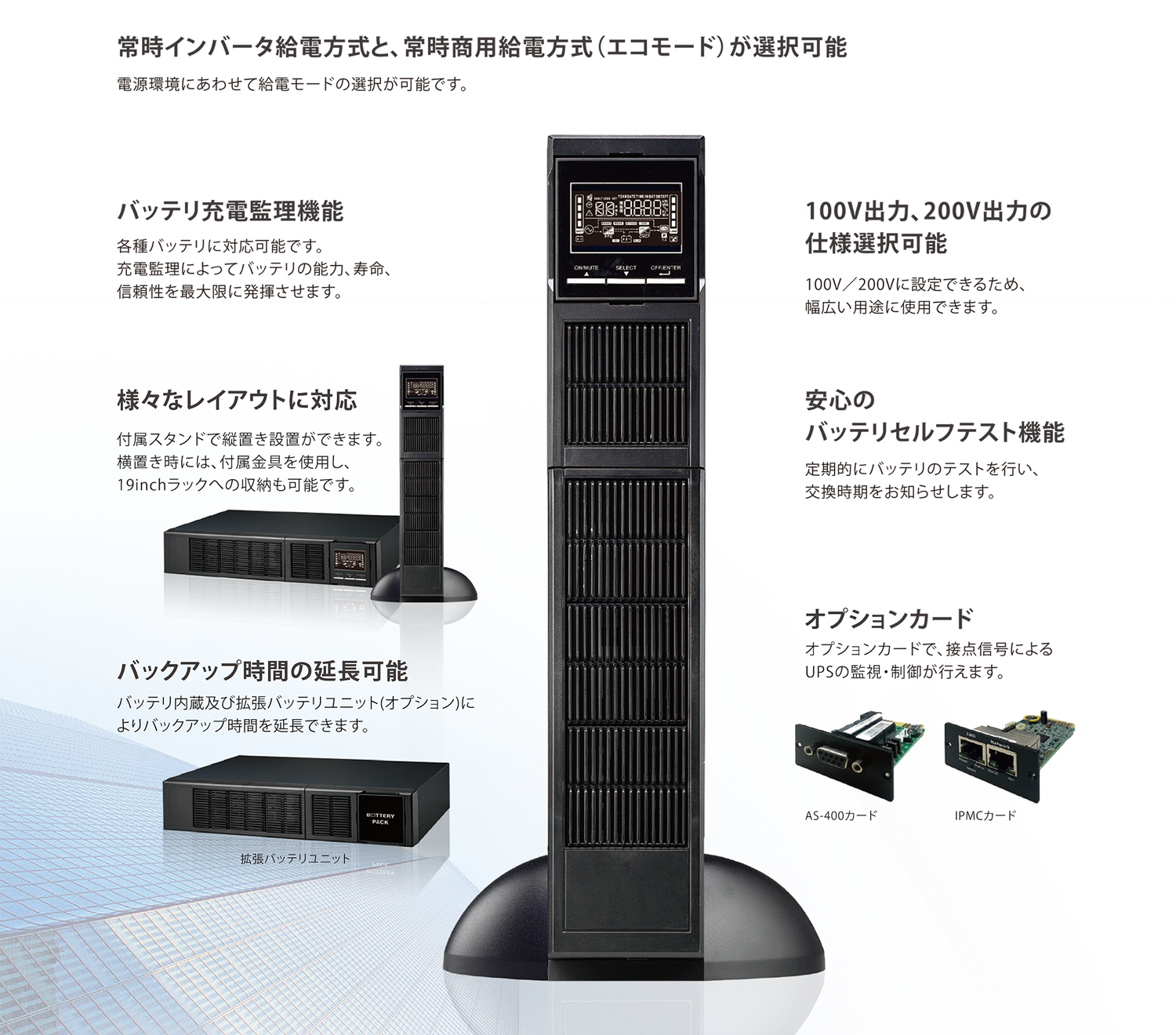

小型無停電電源装置 SPLシリーズ
導入例
- 情報通信ネットワーク／通信システム
- ADM /ATM
- OA/CAD/CAM
- サーバールーム
- 消防設備
- 監視／防災/セキュリティシステム
- 医療機器システム
- ビル管理システム

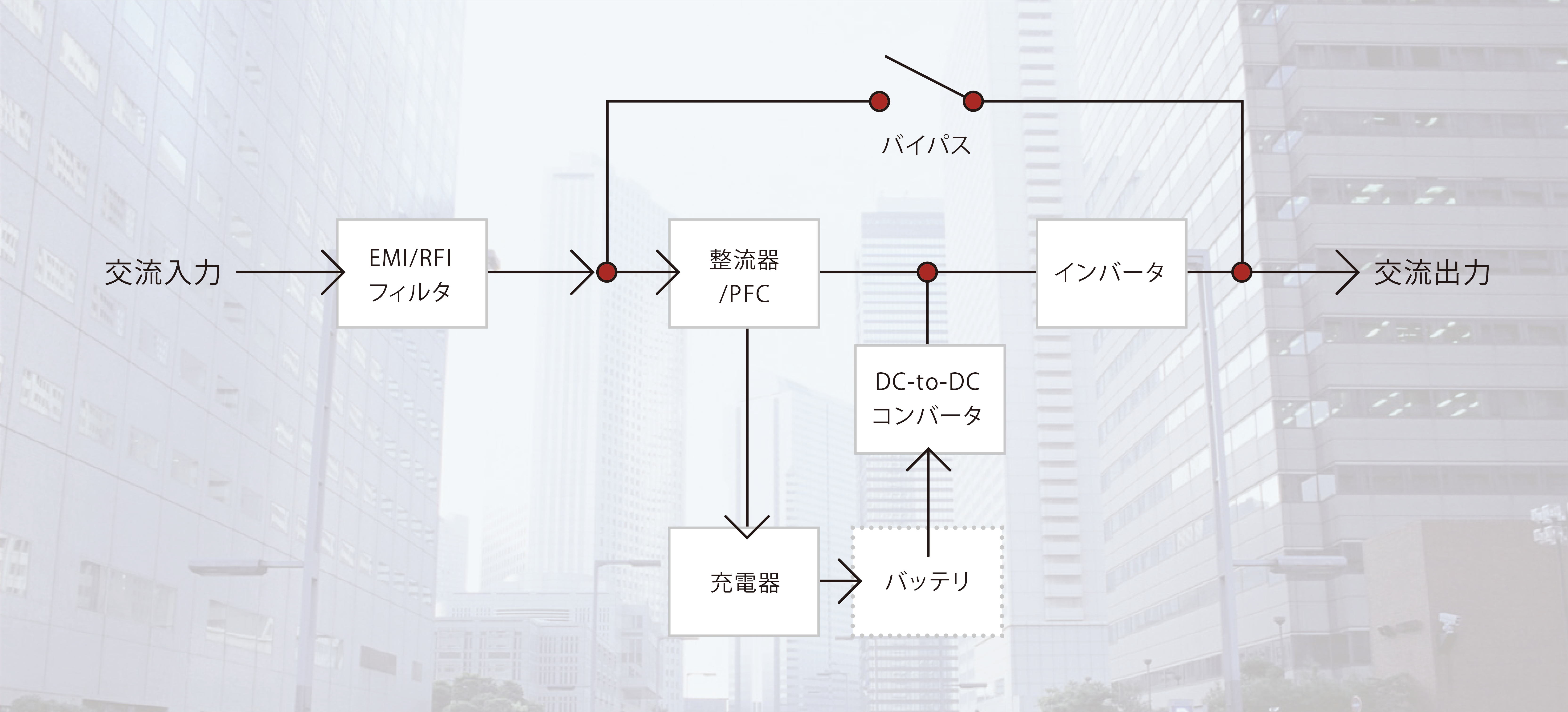

システムブロック図
製品カタログはこちら

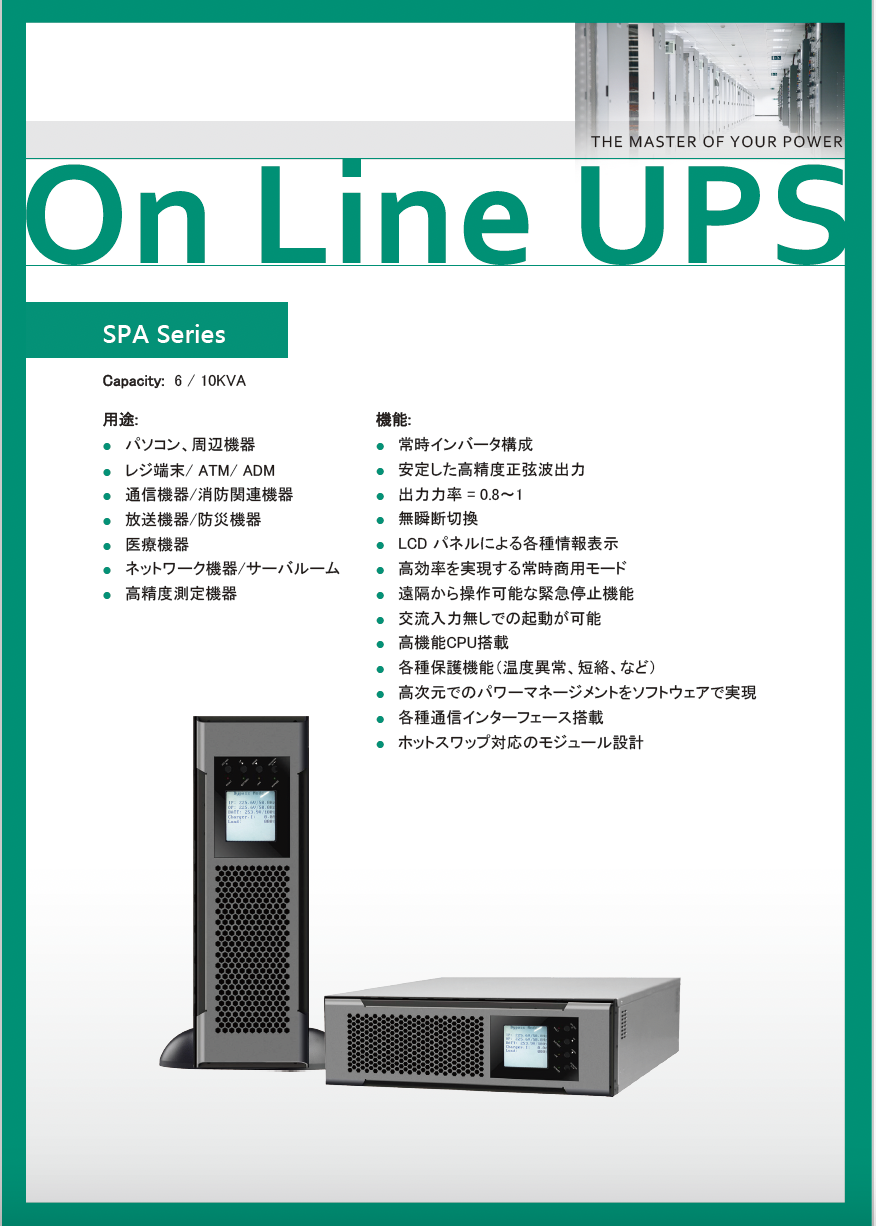

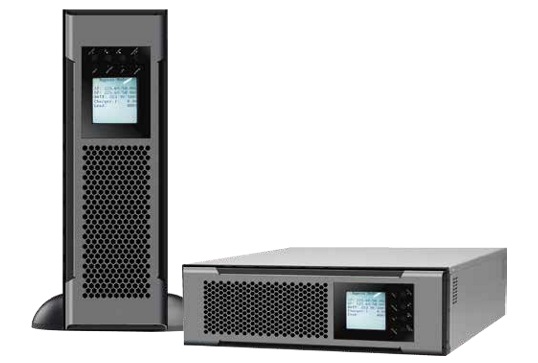

設備用 無停電電源装置 SPAシリーズ
出力容量
- タワー型 / ラック型 10KVA
バックアップ用途
- パソコン＆周辺機器向け
- POS機器/ ATM/ ADM向け
- 通信機器/ 消防施設向け
- 放送局機器向け
- 防災システム向け
- 医療機器向け
- ネットワーク機器向け
- サーバルーム向け
- 高精度測定器向け
機能
- IGBTインバータ方式
- 安定した高品質正弦波出力
- IGBTコンバータによる入力力率 = 1
- 無瞬断切替（バイパス/インバータ、停電/復電）
- LCDパネルでの情報表示
- 省電力のためのECOモード機能
- 交流入力なしでのバッテリ起動
- インテリジェントプロセッサ搭載
- 各種保護機能（異常温度検出、短絡、ほか）
- 高度なパワーマネージメントソフトウェア
- 各種通信ポート装備
- ホットスワップ対応のモジュール設計
仕様
左にスクロールしてご覧ください。
| 型式 | タワー / ラック | SPA-163 | SPA-114/214 | SPA-314 |
|---|---|---|---|---|
| 容量 | 6KVA | 10KVA | ||
| 効率 | 94% | |||
| 交流入力 | 入力電圧・電圧範囲 | 100V(単相2線)；+25% ~ -20% | 114/200V（単相2線）214/314:380/220V(3相4線)；+25%〜-20% | |
| 入力周波数・周波数範囲 | 40Hz ~ 70Hz | |||
| 入力力率 | ≧0.99 | |||
| 入力歪率 | ≦5% | |||
| 交流出力 | 出力電圧・出力周波数 | 100V (単相2線)；50Hz or 60Hz | 200V (単相2線) ；50Hz or 60Hz | 380/220V(三相4線) ；50Hz or 60Hz |
| 電圧精度・周波数精度 | 電圧± 1%；周波数 ± 0.1Hz | |||
| 波高値 | 純正弦波 / 3 : 1 | |||
| 力率 | 0.8~1 | |||
| 出力歪率 | ≦ 2 % @ 線形負荷；≦ 3 % @ 非線形負荷 | |||
| 切換時間 | 0 | |||
| 蓄電池 | 種類 | 小型シールド鉛 | ||
| バックアップ時間 | 5~10分 @ 定格負荷、ただしバッテリユニット構成によって時間拡大可能 | |||
| 充電方式 | 高機能充電 9時間 （容量ゼロの状態から90%容量までの復帰） | |||
| 交換公式 | モジュール構造、ホットスワップ対応、交換時に電源オフ不要 | |||
| バッテリテスト | LCDメニューによりスケジュール設定可能 | |||
| 保護機能 | バッテリ短絡 / 過充電 / 過放電 / バッテリ高温保護 | |||
| 表示 | LED | バイパス、 インバータ、バッテリ、 故障 | ||
| LCD | UPS状態、 制御コマンド、入力 / 出力 : 電圧 / 周波数、バッテリ、及び負荷率 : 容量 / %、 UPSエラーメッセージ | |||
| アラーム音 | バッテリ: 1 回/4秒、低バッテリ: 1 回/秒、過負荷 : 2 回/秒、異常 : 連続、ミュート設定および操作可能 | |||
| 通信インターフェース | 標準装備 | USB / インテリジェントスロット | ||
| オプション | インテリジェントスロット: RS-232 / USB / SNMP / AS-400 / ModBus, etc | |||
| 機能 | モジュール構造 | 交換及び修理のための簡単モジュール構造 | ||
| バッテリ起動 | 交流入力無しでの起動 | |||
| 冗長性 | 2台以上の冗長構成が可能。並列構成での出力容量アップが可能。出荷設定による出力容量のカスタム化対応。 | |||
| 緊急停止機能 | 遠隔からの緊急停止機能 | |||
| 過負荷特性 | 101% ~ 110% ： 30分, 111% ~ 130% ： 5分, 131% ~ 150% ： 10秒, 151%以上：200msec, でバイパス運転への無瞬断切換、過負荷解消時には自動的にインバータ給電に復帰 | |||
| アラーム | アラームブザー、及び LCD表示 / LED ランプ表示 | |||
| ファン | 負荷状況、周囲温度状況による高機能回転数制御（省電力、低騒音） | |||
| 絶縁トランス | オプションとして入力絶縁アップのためにトランスの構成が可能 | |||
| 高効率モード | 常時商用運転では高効率97%を実現 | |||
| 保護機能 | 出力短絡/ UPS漏洩電流 / 静電気 / 異常温度上昇 / 過負荷 | |||
| Web / SNMP | SNMPプロトコルによるリモート制御 | |||
| OS互換性 | Support Windows2000 / 2003 / XP / Vista / 2008, Windows 7 / 8 / 10, Windows Server 2012 / Linux / Unix / Mac | |||
| 騒音 @ 1M | <55dBA | |||
| 周囲環境 | 0℃~40℃；0%~90%(Non-condensing) | |||
| 寸法 DxWxH (mm) | 615 X 418 X 132 [3U] | |||
| 重量 (kg) | 22 | |||
